Сокетный или распаянный: от этого зависит всё
Процессор в ноутбуке крепится одним из двух способов, и это решает, сколько займёт замена и есть ли в ней смысл.
Сокетный стоит в разъёме на плате и прижимается винтом-замком. Такие процессоры были у большинства ноутбуков примерно до 2014–2015 года: Intel Core второго, третьего и четвёртого поколений в разъёме rPGA, часть AMD того же времени. Замена здесь механическая: снять охлаждение, повернуть замок, поставить другой процессор, нанести пасту. Это около часа.
Распаянный (BGA) припаян к плате сотнями шариков припоя. Так устроены почти все современные ноутбуки, от ультрабуков до игровых. Чтобы снять и поставить такой процессор, плату прогревают снизу, чип сверху по профилю, накатывают новые шарики и садят процессор на место. Это работа на ИК-станции, и с прогоном под нагрузкой она занимает 2–3 дня.
Модель процессора видно в свойствах системы, а тип крепления мы определяем по модели платы.
01Процессор стоит в сокете (ноутбуки примерно до 2014–2015 года)?
НетBGA: только замена на ту же модель при поломке
ДаАпгрейд возможен, проверяем дальше
02Чипсет и BIOS поддерживают модель старше?
НетСтавить нельзя: плата не запустит процессор
ДаПроверяем охлаждение
03Радиатор рассчитан на 45 Вт четырёхъядерного процессора?
НетБерём модель с тепловым пакетом 35 Вт или меняем радиатор
ДаСтавим, прогоняем под нагрузкой и смотрим частоты
Ответ зависит от платы, а не от процессора: сначала смотрим, как он крепится и что поддерживает чипсет.
Сокеты ноутбучных процессоров
Если процессор сокетный, по сокету видно, из какого круга выбирать замену. Внутри сокета выбор ещё ограничивает чипсет и BIOS.
| Сокет | Поколение | Примеры процессоров | Чипсеты |
|---|---|---|---|
| rPGA988A (G1) | Intel Core первого поколения, 2010 | Core i3-330M, i5-520M, i7-620M | HM55, HM57 |
| rPGA988B (G2) | Intel Core второго и третьего поколений, 2011–2012 | Core i3-2310M, i5-2410M, i7-2630QM, i5-3210M, i7-3632QM | HM65, HM67, HM76, HM77 |
| rPGA946B (G3) | Intel Core четвёртого поколения, 2013–2014 | Core i5-4200M, i7-4700MQ | HM86, HM87 |
| FS1 и FS1r2 | AMD A-серии, 2011–2013 | A6-3400M, A8-4500M | A70M, A76M |
| BGA | Почти всё начиная с 2014–2015 года, включая Ryzen и Apple | Распаян на плате | Замена только на ту же модель |
Несколько тонкостей, о которых в каталогах не пишут:
- Третье поколение на плате второго. Процессор Core третьего поколения физически встаёт в G2 на чипсете HM65 или HM67, но запустится, только если BIOS знает этот процессор. Проверяем по версии прошивки до покупки.
- Буква в конце модели. M у процессоров до 2014 года обычно значит сокетный, QM и MQ сокетный четырёхъядерный, а U, HQ и H почти всегда распаяны.
- Редкие исключения. У части тяжёлых игровых ноутбуков и рабочих станций стоит настольный сокет. Там выбор шире, но и охлаждение надо считать отдельно.
Примеры апгрейда
Вот как выглядит разумная замена на сокетном ноутбуке. Прирост указан для задач, которые используют все ядра: архивы, видео, компиляция, часть игр. В браузере и офисе разница меньше.
| Было | Можно поставить | Что меняется | Условие |
|---|---|---|---|
| Core i3-2310M, 2 ядра, 35 Вт | Core i7-2630QM, 4 ядра, 45 Вт | Вдвое больше ядер и потоков | Радиатор держит 45 Вт |
| Core i5-3210M, 2 ядра, 35 Вт | Core i7-3632QM, 4 ядра, 35 Вт | Четыре ядра в том же тепловом пакете | BIOS знает процессор |
| Core i5-4200M, 2 ядра, 37 Вт | Core i7-4700MQ, 4 ядра, 47 Вт | Четыре ядра и выше частота | Радиатор и питание под 47 Вт |

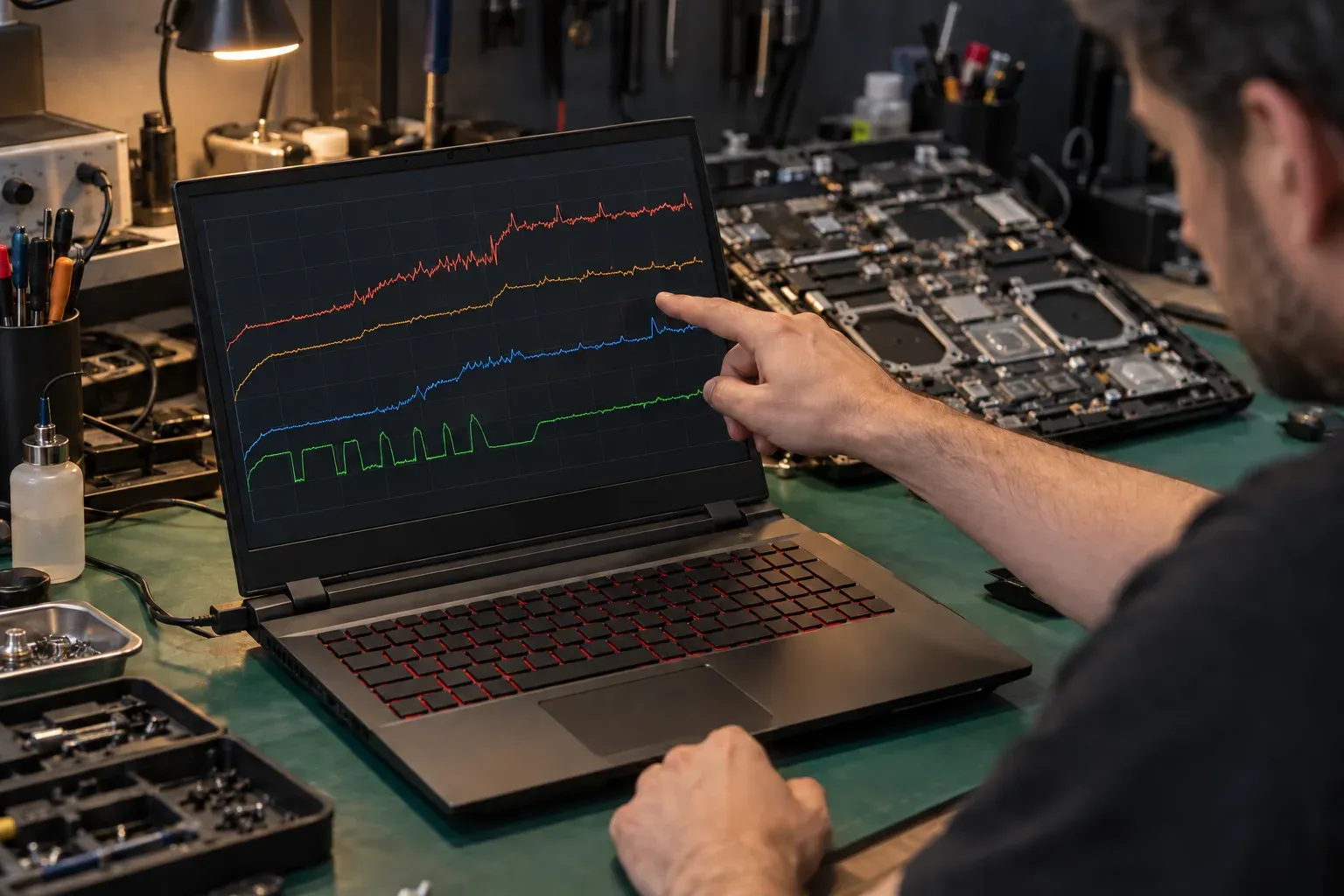

После замены даём нагрузку на все ядра и смотрим частоту и температуру. Если процессор сбрасывает частоту, выигрыша от апгрейда нет.
Апгрейд старого ноутбука: когда он оправдан
Сокетный ноутбук можно ускорить, поставив процессор старше в той же линейке: например, вместо двухъядерного Core i3 четырёхъядерный Core i7 того же поколения. Но перед этим стоит проверить три вещи.
- Поддержка платой. Чипсет и BIOS должны знать новый процессор. Список совместимых моделей у каждой платы свой, и сверяем мы его до покупки процессора, а не после.
- Охлаждение. Четырёхъядерный процессор выделяет больше тепла, чем двухъядерный. Если радиатор рассчитан на слабую модель, мощный процессор будет сбрасывать частоту, и выигрыша не будет.
- Где на самом деле тормозит. Если в ноутбуке стоит жёсткий диск, установка SSD даст больше, чем любой процессор, и стоит дешевле. Процессор имеет смысл менять вторым шагом, когда SSD и память уже стоят.
Честно о границах: апгрейд работает только на сокетных моделях. На BGA-ноутбуке поставить процессор мощнее нельзя: плата разводится под одну модель, и другой процессор на ней не запустится.
Когда процессор меняют из-за поломки
Сам процессор ломается редко. Когда ноутбук перестал включаться и звучит диагноз «сгорел процессор», чаще всего пробит ключ или ШИМ-контроллер в цепи его питания. После замены этой детали процессор оживает, и менять его не нужно. Поэтому сначала мы меряем линию питания процессора и смотрим её тепловизором.
- 01Блок питания19–20 Внет напряжения на штекере
- 02Разъём питанияDC-jack или Type-Cразболтан, выгорел контакт
- 03Входные ключизащита от КЗпробой — ток 2–3 А сразу
- 04Контроллер зарядаделит питание: плата и батареянет заряда, не стартует
- 05Дежурные 3,3 и 5 ВШИМ-контроллерынет реакции на кнопку
- 06Мультиконтроллерждёт нажатия кнопкимёртв или слетела прошивка
- 07Питание CPU и GPUмногофазные ШИМвключается и гаснет
Ноутбук не включается, когда цепочка рвётся на любом звене. Диагностика — это поиск звена, а не угадывание.
Тепловизор показывает, что греется при подаче питания: сам процессор или ключ рядом с ним. Разница в цене ремонта между этими случаями в разы.

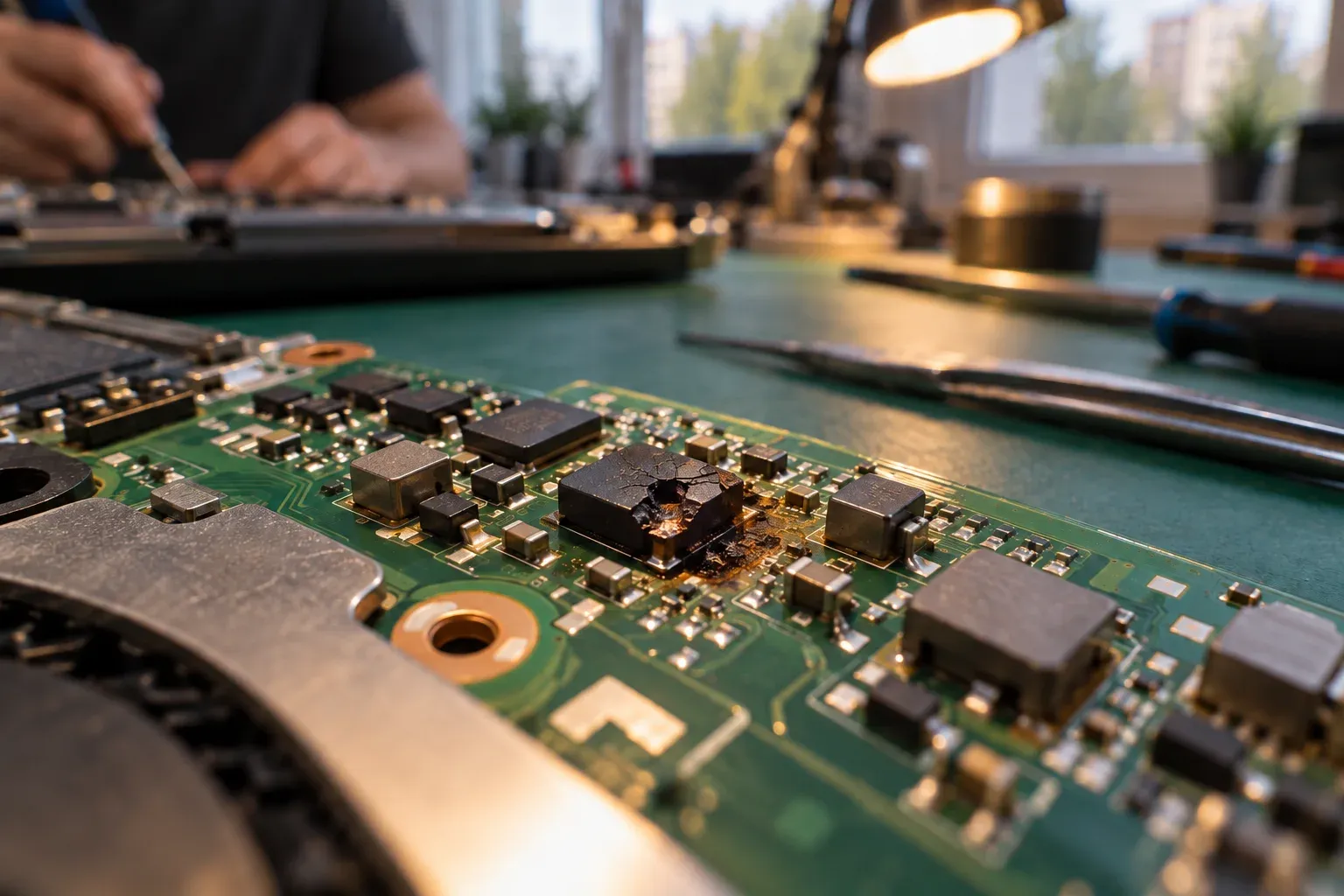

Так выглядит пробитый элемент в цепи питания процессора. После его замены процессор, как правило, работает дальше.
Менять процессор действительно приходится в трёх случаях:
- короткое замыкание внутри кристалла. Линия питания процессора сидит на земле, а греется при подаче тока сам процессор, а не детали вокруг;
- трещины пайки под BGA-процессором после перегрева или изгиба платы. Здесь процессор часто можно не менять, а снять, накатать новые шарики и поставить обратно;
- механическое повреждение: сколотый кристалл после неудачной чистки, погнутые ножки сокетного процессора.

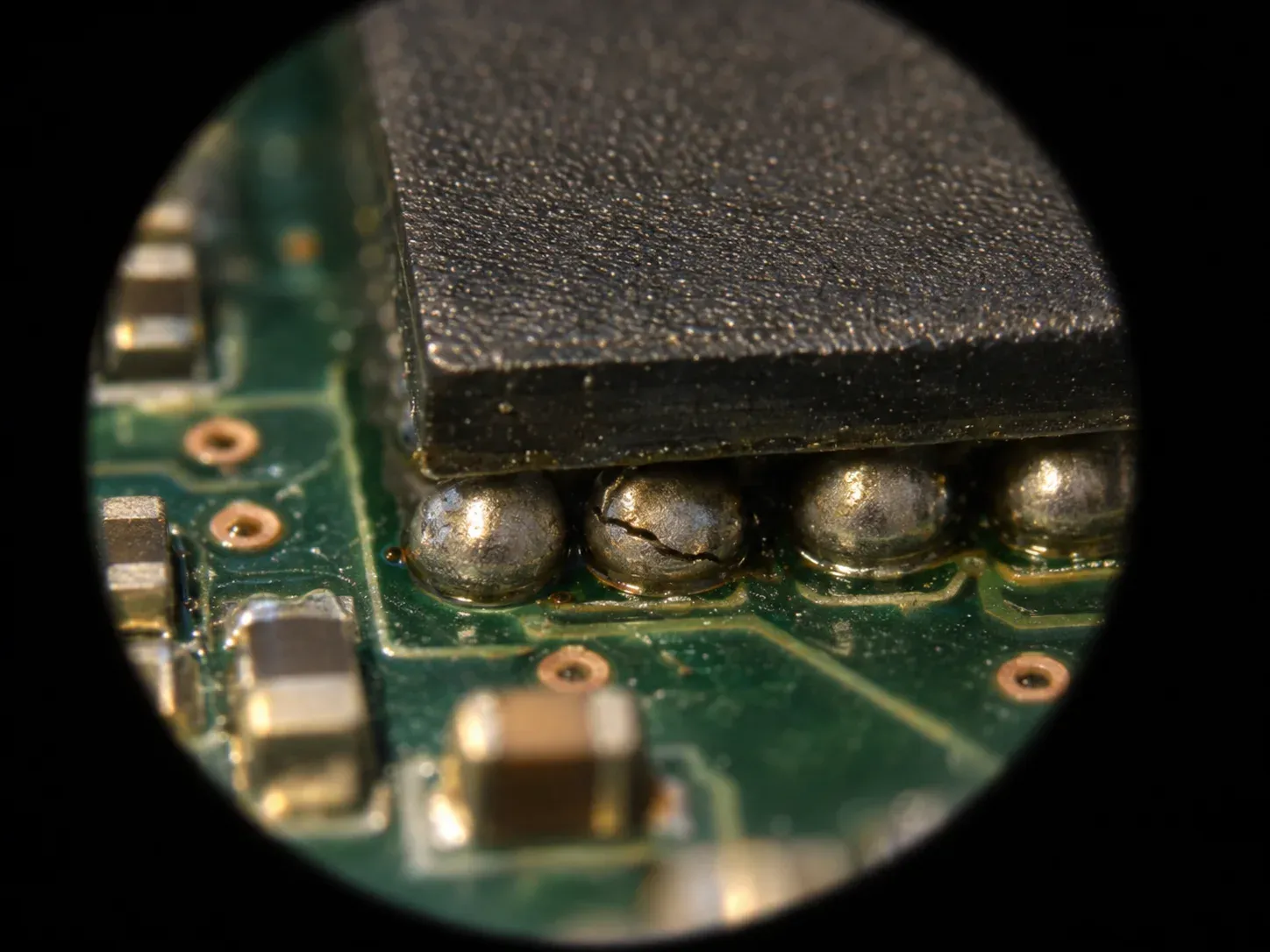

Трещина в одном шарике пайки даёт отказы, которые то появляются, то пропадают. Процессор при этом исправен, его перекатывают и ставят обратно.
По каким признакам подозревают процессор
| Что происходит | Что чаще всего на деле |
|---|---|
| Не стартует вовсе, вентилятор не крутится | Питание платы или мультиконтроллер, процессор последний в списке |
| Стартует и гаснет через секунду | Замыкание в линии питания процессора: ключ, конденсатор или сам процессор |
| Синий экран или перезагрузка под нагрузкой | Перегрев, память, питание процессора; сам процессор редко |
| Работает, если нажать на корпус или остудить | Трещина пайки под BGA-чипом |
| Греется в простое до 80–90 градусов | Пыль и высохшая паста, реже фоновая программа |
Перегрев и синий экран разобраны отдельно, на страницах «ноутбук греется» и синего экрана. Если ноутбук не реагирует на кнопку вовсе, начните с разбора «ноутбук не включается».
На ИК-станции плата прогревается снизу, а процессор сверху по профилю: так чип снимают и ставят, не перегревая соседей.
Как проходит замена BGA-процессора
- Диагностика. Подтверждаем, что виноват именно процессор, а не его питание. Без этого не начинаем.
- Подбор процессора. Нужна точно та же модель, что стоит на плате, новая или с донорской платы. Цену называем до заказа.
- Снятие. Плату закрепляем на ИК-станции, прогреваем по профилю и снимаем чип. Площадки на плате очищаем от старого припоя.
- Накатка и установка. На новый процессор накатываем шарики по трафарету, ставим его по меткам и паяем по тому же профилю.
- Прогон. Запускаем систему, даём нагрузку на процессор 30–60 минут, следим за температурой и стабильностью.

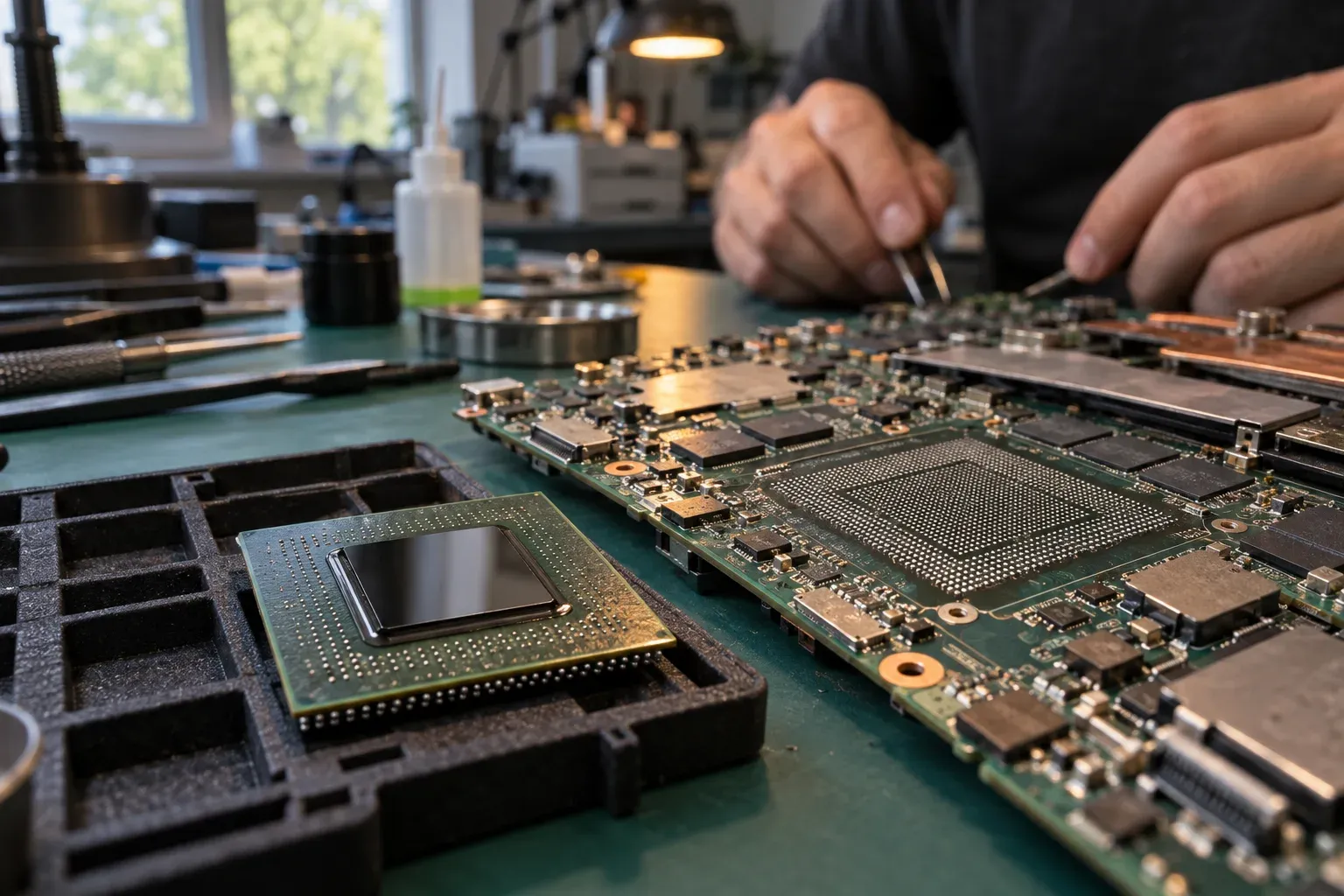

Площадки на плате после снятия старого чипа выравнивают, а на новый процессор накатывают шарики по трафарету. Только после этого его садят на место.
Сокетный процессор меняется проще: снимаем охлаждение, меняем процессор, наносим новую термопасту и проверяем температуры под нагрузкой. Если новому процессору нужна свежая версия BIOS, ставим её заранее, пока работает старый процессор. Прошивку, которая слетела при обновлении, восстанавливаем программатором, об этом страница прошивки BIOS.

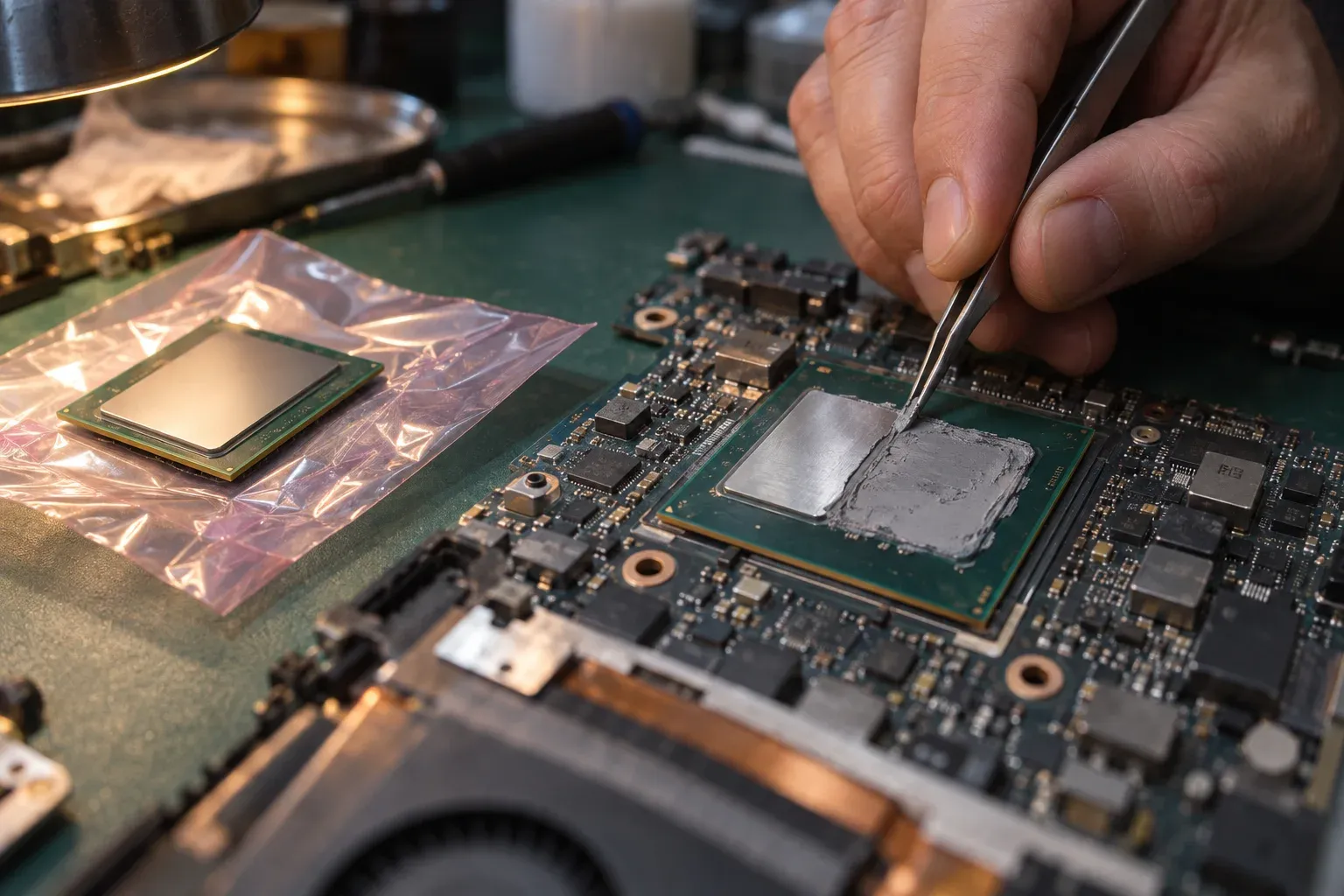

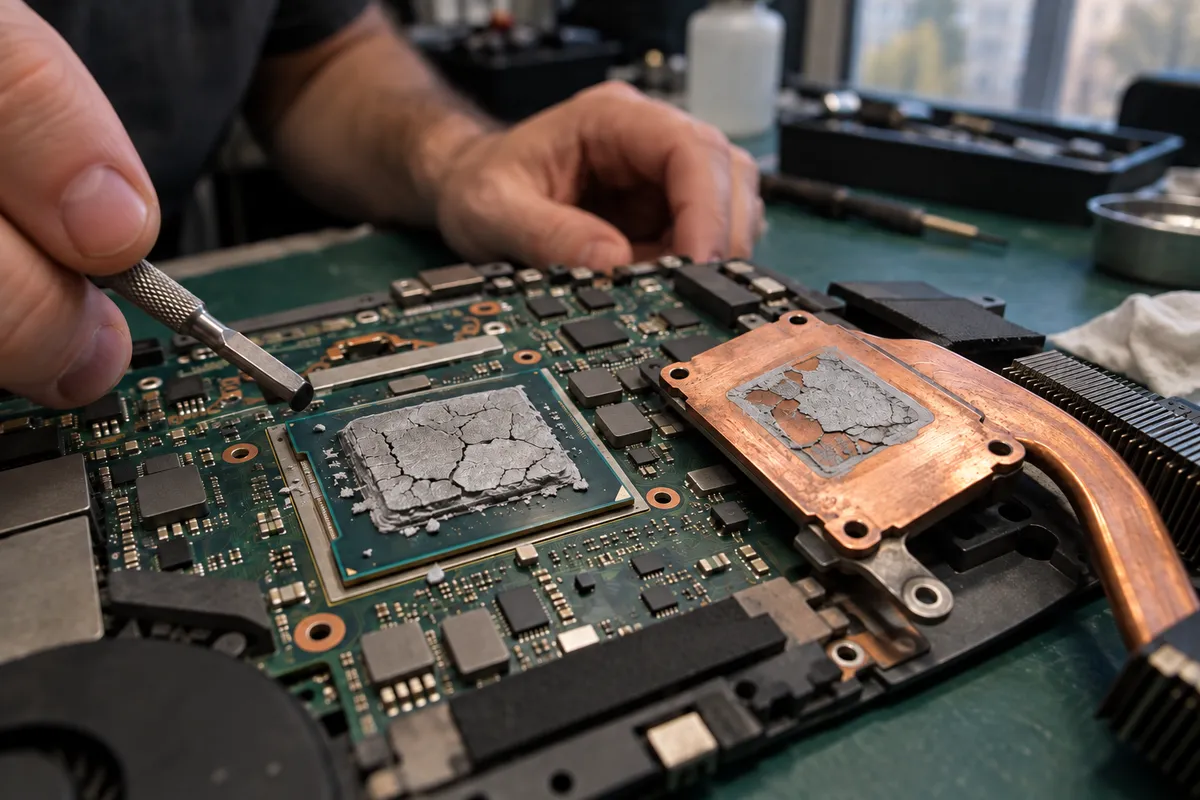

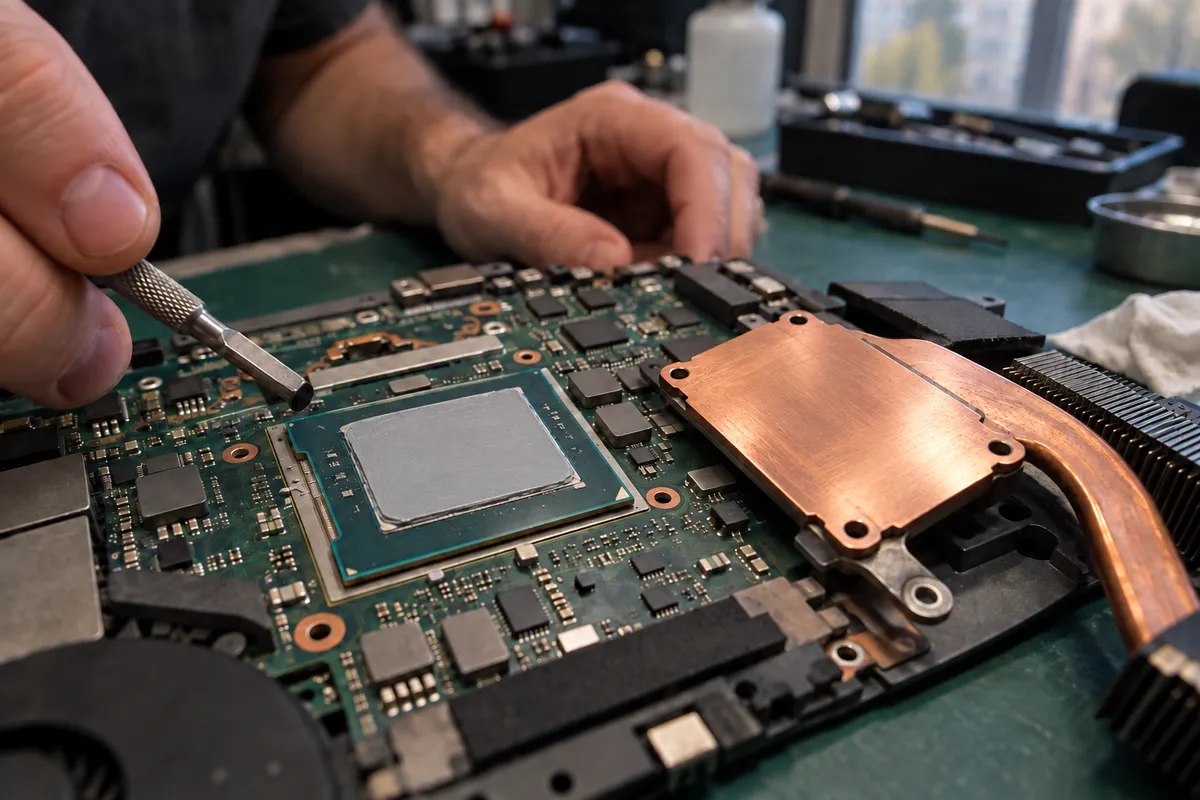

После любой замены процессора радиатор ставим на свежую пасту: старая при снятии разрушается.
На игровых моделях вместо пасты можно нанести жидкий металл: он проводит тепло лучше, но проводит и ток, поэтому компоненты вокруг кристалла изолируем. Подробнее о таких моделях на странице ремонта игровых ноутбуков.
Из чего складывается цена
Главная часть суммы обычно сам процессор, работа стоит меньше. В таблице цена работы и пример цены детали, цену процессора под вашу плату называем до заказа.
| Случай | Работа | Деталь, пример | Итог |
|---|---|---|---|
| Апгрейд сокетного ноутбука | от 1 500 ₽ | процессор с разбора 2 500 ₽ | от 4 000 ₽ |
| Апгрейд с заменой пасты и чисткой | 1 500 ₽ и 1 500–2 500 ₽ | процессор 2 500 ₽ | 5 500–6 500 ₽ |
| Апгрейд, если BIOS пришлось обновлять программатором | 1 500 ₽ и 2 000–3 500 ₽ | процессор 2 500 ₽ | 6 000–7 500 ₽ |
| Замена распаянного процессора | до 6 000 ₽ | процессор той же модели 4 000–8 000 ₽ | 10 000–14 000 ₽ |
| «Сгорел процессор», а на деле пробит ключ питания | 2 500–5 000 ₽ | ключ 150–600 ₽ | 2 650–5 600 ₽ |
| Сгорел ШИМ-контроллер питания процессора | 3 500–6 000 ₽ | микросхема 400–1 500 ₽ | 3 900–7 500 ₽ |
| Апгрейд вместе с памятью до 16 ГБ | 1 500 ₽ и 500–1 000 ₽ | процессор 2 500 ₽ и модуль 3 000 ₽ | 7 500–8 000 ₽ |
Диагностика платы бесплатна, если ремонтируете у нас: сумму по замерам называем до начала работ.
Пример для ноутбука среднего класса, который не включается из-за пробитого ключа питания. Цифры — порядок рынка Москвы.
Когда выгоднее заменить плату целиком
Иногда перепайка процессора по сумме приближается к цене другой платы. Тогда сравниваем варианты и называем оба.
- Вместе с процессором пострадали другие узлы: видеочип, хаб, несколько линий питания, следы залития по всей плате.
- Процессор редкий, и найти такой же можно только на донорской плате. Тогда иногда разумнее поставить исправную донорскую плату целиком.
- Сокетная модель почти всегда выгоднее в ремонте: плата исправна, меняется только процессор.

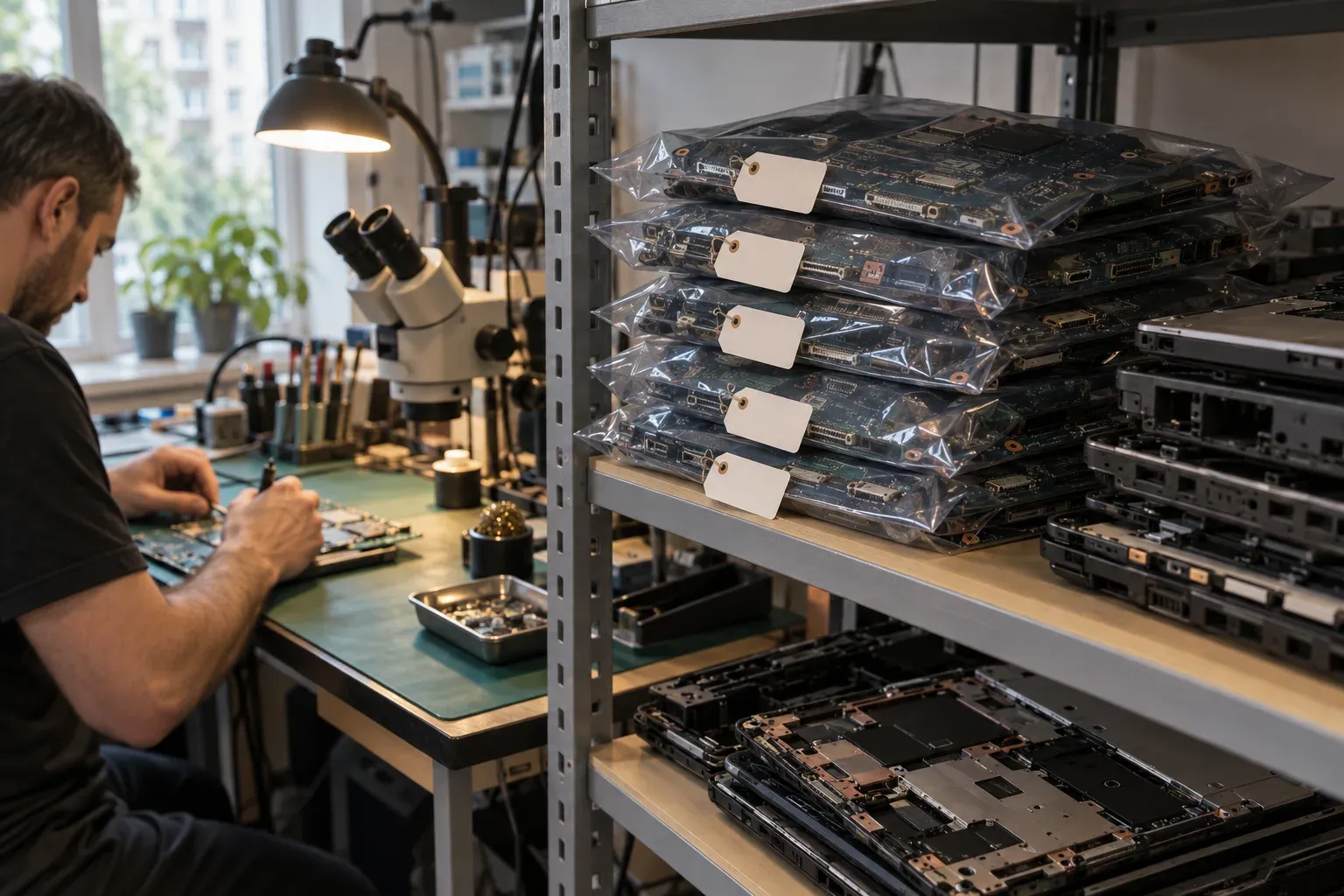

Процессор той же модели для распаянной платы берут новым или с донорской платы. Что доступно под вашу модель, говорим до заказа.
Когда замена не имеет смысла
- Процессор с донора стоит почти как ноутбук. На старых бюджетных моделях так бывает часто. Тогда скажем об этом до ремонта и предложим перенести данные.
- Нужен апгрейд BGA-ноутбука. Как сказано выше, другой процессор на такой плате не заработает.
- Процессор Apple в MacBook. Он объединён с памятью, отдельно его не меняют. Если плата неисправна, ремонтируем обвязку или меняем плату, об этом на странице ремонта MacBook.
Если причина в плате, дальше всё идёт по логике ремонта материнской платы: замеры, заключение, цена до начала работ.
